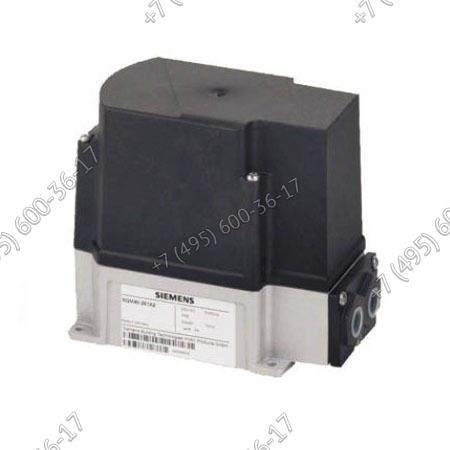

Сервоприводы Siemens SQM40, SQM41

Сервоприводы Siemens SQM40, SQM41

Уточните цену у менеджера

Сервоприводы Siemens SQM40 и SQM41 специально разработаны для вращения штоков регуляторов расхода (регулирующих клапанов) дисковых затворов, воздушных заслонок и других элементов обвязки горелок, где требуется вращательное движение.

Чаще всего приводы SQM 40 и SQM 41 устанавливают на газовые и жидкотопливные горелки средних и больших мощностей и участвуют в процессе регулирования потоков воздуха и топлива, с целью их оптимального смешивания.

Технические характеристики сервоприводов, приводов Siemens SQM 40, 41 :

МодельНапряжение, ВВращениеНоминальный момент
силы (макс.), Нм/сек.		Кол-во ключей
SQM40.141A21220↺5/153
SQM40.144R11110↺5/153
SQM40.145A21220↺5/153
SQM40.145R11110↺5/153
SQM40.161A20220↺5/156
SQM40.164R11110↺5/156
SQM40.165A20220↺5/156
SQM40.165A21220↺5/156
SQM40.165R11110↺5/156
SQM40.171A20220↺5/155
SQM40.174R10110↺5/155
SQM40.175A21220↺5/155
SQM40.241A11110↺10/303
SQM40.241A21220↺10/303
SQM40.241R11110↺10/303
SQM40.244A21220↺10/303
SQM40.244R11110↺10/303
SQM40.245A21220↺10/303
SQM40.245R11110↺10/303
SQM40.247A21220↺10/303
SQM40.261A11110↺10/306
SQM40.261A20220↺10/306
SQM40.261A21220↺10/306
SQM40.261A22220↺10/306
SQM40.261R11110↺10/306
SQM40.264A21220↺10/306
SQM40.264R1110↺10/306
SQM40.265A11110↺10/306
SQM40.265A20220↺10/306
SQM40.265A21220↺10/306
SQM40.265R11110↺10/306
SQM40.267A20220↺10/306
SQM40.271A20220↺10/305
SQM40.271R10110↺10/305
SQM40.274R10110↺10/305
SQM40.275A20220↺10/305
SQM41.141A21220↻5/153
SQM41.144R11110↻5/153
SQM41.145A21220↻5/153
SQM41.145R11110↻5/153
SQM41.164R11110↻5/156
SQM41.165R11110↻5/156
SQM41.174R10110↻5/155
SQM41.241A11110↻10/303
SQM41.241A21220↻10/303
SQM41.244A21220↻10/303
SQM41.244R11110↻10/303
SQM41.245A11110↻10/303
SQM41.245A21220↻10/303
SQM41.245R11110↻10/303
SQM41.261A11110↻10/306
SQM41.261A21220↻10/306
SQM41.261R11110↻10/306
SQM41.264A21220↻10/306
SQM41.264R11110↻10/306
SQM41.265R11110↻10/306
SQM41.267A21220↻10/306
SQM41.271R10110↻10/305
SQM41.274R10110↻10/305
SQM41.275A21220↻10/305

Основные характеристики привода Siemens SQM 40-41

Управляющий сигнал:от 4 до 20 мА, от 0 до 135 Ω, от 2 до 10
Потребляемая мощность:10 VA
Количество вспомогательных контактов:SQM4x.x4xxx - 1 контакта
SQM4x.x6xxx - 4 контакта
SQM4x.x7xxx - 3 контакта
Количество концевых выключателей:2
Быстродействие поворота на 90° :12,5 ... 25 сек., зависит от модели
Управляется автоматом / менеджером:LAL, LOK, LFL, LGK, LME, LME7, LMO
Рабочий угол регулирования заслонки:от 0 до 90°
Подключение кабеля:Клеммники
½" NPT (R версия)
M16 кабель (А версия)
Тип двигателя сервопривода:синхронный
Корпус сервопривода:термоустойчивый и ударопрочный пластик
Допустимый уровень влажности:не более 95%
Окружающая температура при эксплуатации:от -30 до +60 °С
Вес сервопривода:примерно 1,5 - 2 кг.

Применение:

применяются для поворота газовых и жидкотопливных клапанов горелок, а также других вспомогательных устройств.

Напряжение 220 В:

да

Напряжение 110 В:

да

Напряжение 24 В:

нет

Момент силы макс., Нм:

10

Управляется автоматом:

LAL, LOK, LFL, LGK, LME, LME7, LMO
